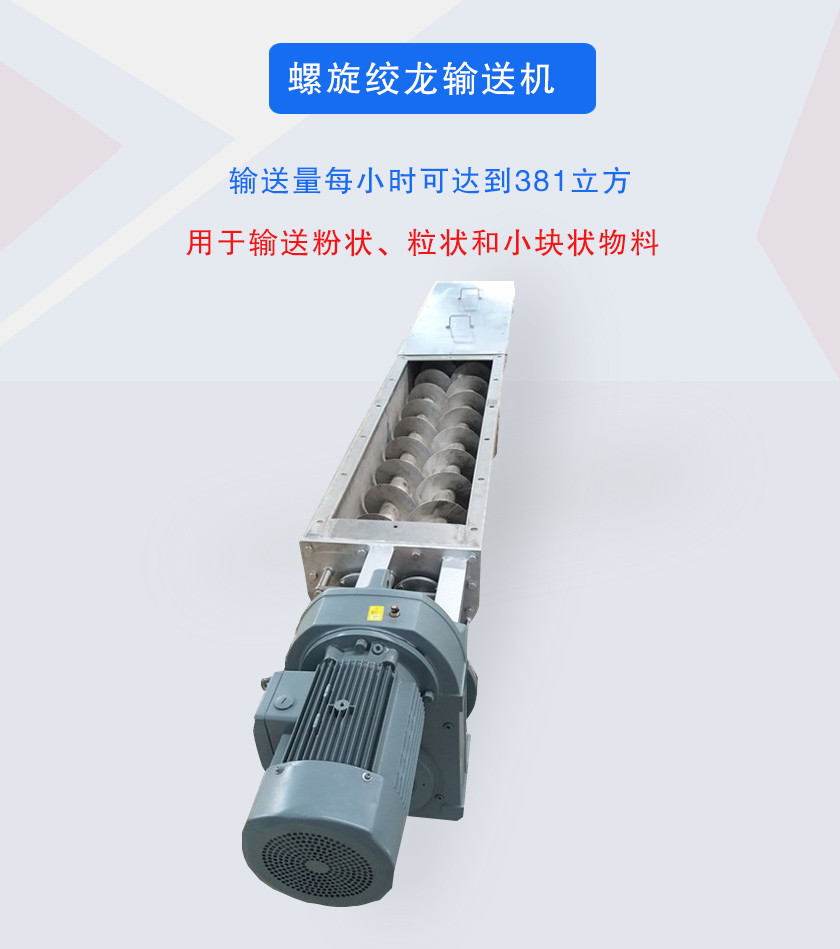

螺旋绞龙输送机简称绞龙输送机，是利用螺旋叶片的旋转推移物料沿着机壳向前运动以实现输送目的的设备，主要用于输送粉状、粒状和小块状物料，材质可根据用户要求设计为碳钢和不锈钢两种。大汉螺旋绞龙输送机螺旋直径从200mm到1250mm，长度从4米到70米，每隔0.5米为一档，选型时符合标准公称长度，特殊需要可在选配节中另行提出。

产品分类

螺旋绞龙输送机根据输送物料位移方向的角度可分为水平式、垂直式、倾斜式三种。

水平螺旋绞龙输送机：适合水平或微倾斜（20°以下）连续均匀输送松散物料，工作环境为-20℃-+40℃，输送物料温度为-20℃-+80℃，输送距离一般大大于70米。

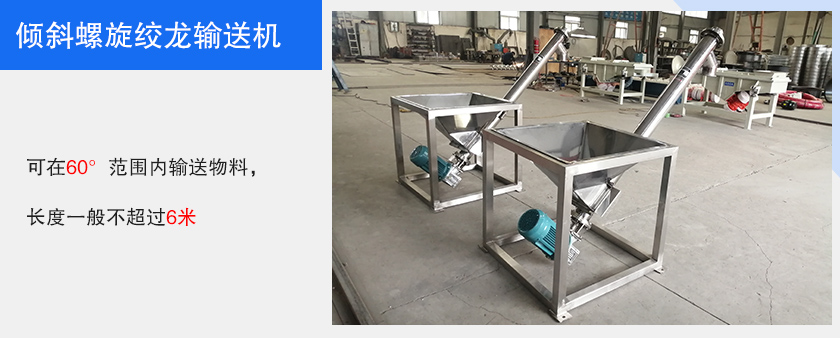

倾斜螺旋绞龙输送机：可在60°范围内输送物料，长度一般不跨越6米。

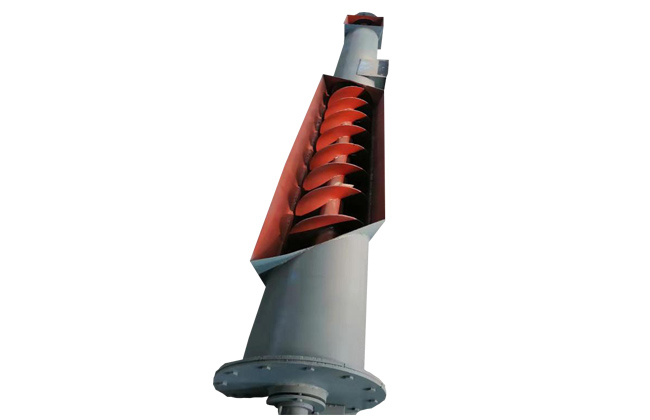

垂直螺旋绞龙输送机：螺旋体的转速比普通螺旋输送机的要高，加入的物料在离心力的作用下，与机壳间发生了摩擦力，该摩擦力阻止物料随螺旋叶片一起旋转并克服了物料下降的重力，从而实现了物料的垂直输送。该机输送量小，输送高度小，转速较高，能耗大。特别适宜输送流动性好的粉粒状物料,主要用于提升物料，提升高度一般不大于8米。

螺旋绞龙输送机根据输送物料位性质的不同可分为有轴绞龙和无轴绞龙两种。

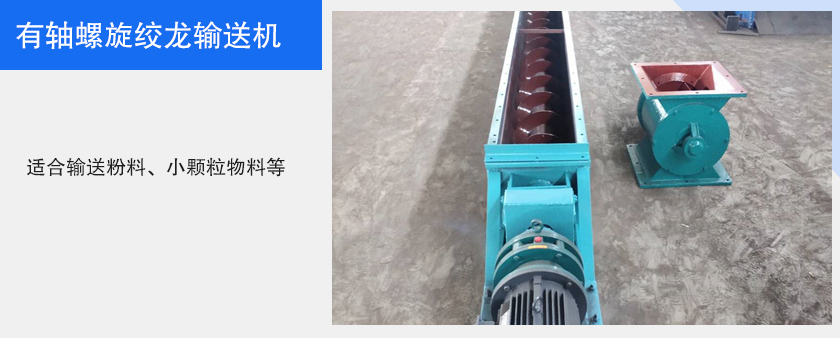

有轴螺旋绞龙输送机：适合输送粉料、小颗粒物料等，如果输送黏性物料就会导致物料粘连在叶片上，造成堵料现象。可水平、倾斜、垂直布置。

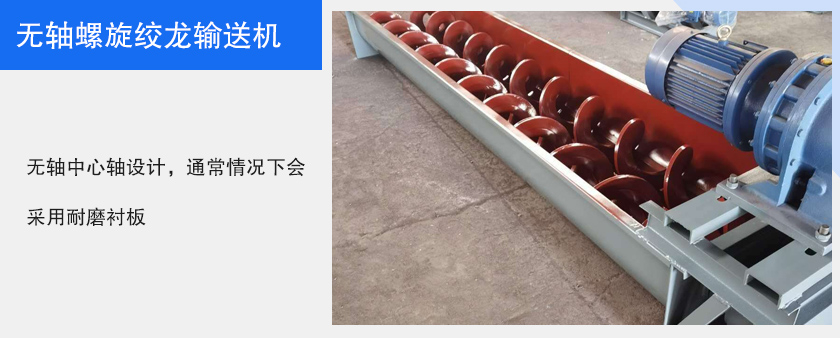

无轴螺旋绞龙输送机：采用无轴中心轴设计，通常情况下会采用耐磨衬板，当然它的螺旋叶片也要比有轴螺旋输送机更厚实一些，适合输送一些较易环绕纠缠的粘稠物料，如污泥、垃圾、水泥等，输送角度一般不能跨越30°。

应用行业

螺旋绞龙输送机主要用于建筑材料、化工原料、电力厂、冶金、煤矿等行业输送粉状、颗粒状和小块状物料，如煤矿、灰、渣、水泥等，输送物料温度一般小于200℃，可以水平、倾斜或垂直布置。

突出优势

1、整机体积小、转速高，能确保物料快速均匀地输送。

2、输送量每小时可达到381立方，输送长度达40-70米。

3、可以多点进料和多点卸料，一台输送机可同时向两个方向输送物料。

4、在输送过程中还可以进行物料的混合、搅拌、松散、加热和冷却等工艺过程。

5、机槽密封性好，物料不会泄露，避免对工作环境造成污染。

细节与结构

螺旋绞龙输送机主要由驱动装置、机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。

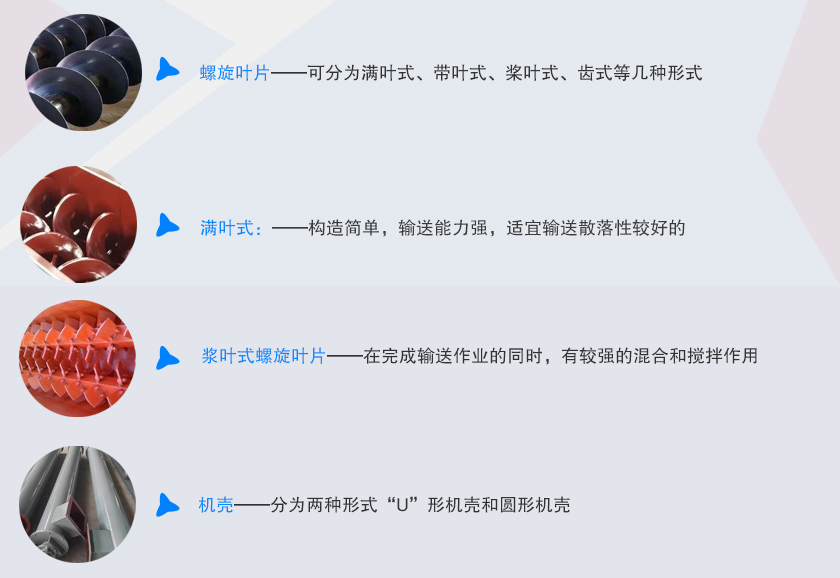

螺旋叶片：可分为满叶式、带叶式、桨叶式、齿式等几种形式。

满叶式：构造简单，输送能力强，适宜输送散落性较好的、干燥颗粒状或粉状物料，是使用最广泛的叶片型式。

浆叶式螺旋叶片：在完成输送作业的同时，有较强的混合和搅拌作用。

螺旋轴：中空，采用钢管支撑，在轴与轴的连接处和安装轴承处使用一小段实心轴，在连接处将实心轴伸入空心轴内用高强度的螺栓按相互垂直方向对穿空心轴与实心轴来固定连接螺旋轴。

机壳：分为两种形式“U”形机壳和圆形机壳，圆形机壳主要是用作密封设备进料，圆形机壳的绞龙又叫密封绞龙。

工作原理

螺旋绞龙输送机利用旋转的螺旋叶片将物料推移而进行螺旋输送机输送。物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴上焊的螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
